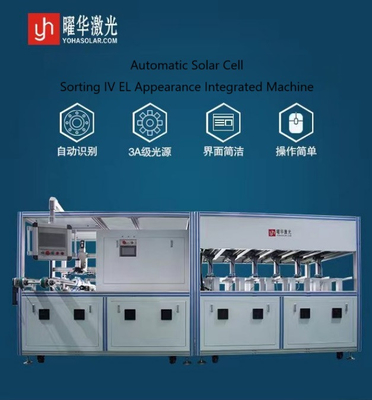

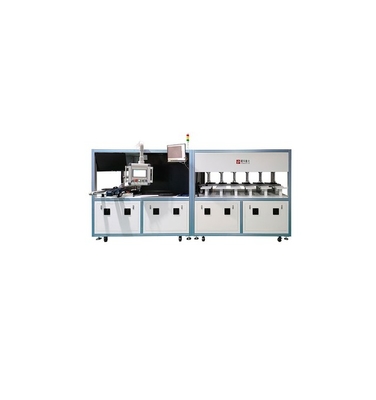

자동 셀 IV EL 분류 통합 기계

제1항IV EL 통합 분류 기계

• 장비 이름: 태양전지 EL 및 전력 자동 분류 기계
  (이 첨단 장비는IV EL 통합 분류 기계하지만 또한 최신 기술과IV 테스트그리고EL 테스트자동화된 태양전지 평가용)

• 모델: YH-ZDFX-2400IV EL 통합 분류 기계

• 전체 설치 차원 다이어그램:

• (분석 된 레이아웃 사양을 위해 제공 된 다이어그램을 참조하십시오.태양광 패널 생산 라인)

II. 적용 가능한 셀 정보

• 폴리 크리스탈린 및 모노 크리스탈린 태양 전지, 크기가 156mm에서 220mm까지

• 워크페이지 ≤ 3mm

• 2~6개의 버스바, 9개의 버스바

• 평면 A급 전지 (수출율 98% 이상)

이건IV EL 통합 분류 기계자격을 갖춘 제품을 테스트하는 데 사용됩니다.

III. 주요 성능 및 기술적 매개 변수

1. 용량:

   • 실제 기준 작동 속도: 시간당 2200개

   • 평균 속도는 약 1.6 초입니다.

   • 참고:: 태양 전지 회수 및 배하 시간 및 로딩 트레이 교체 시간이 포함되지 않습니다. 검사 항목 및 정확성과 같은 요소에 의해 속도가 영향을받을 수 있습니다.

2. 파열율:

   • ≤ 0.05% (이 매개 변수는 기계 자체로 인한 파열을 가리키며, 재료 파열을 제외합니다.)

3. 잘못된 판단률:

   • 약 6% (특정 비율은 A조의 공정 및 검사 기준에 따라 협상을 통해 결정됩니다.)

   • 계산: 실수로 B로 판단된 A 셀의 수가 기계에서 선택한 셀의 수로 나뉘어집니다.

4. 잘못 판단 된 비율:

   • ≤ 0.3% (특정 비율은 A조의 공정 및 검사 기준에 따라 협상으로 결정됩니다.)

   • 계산: 기계가 놓친 B 세포의 수를 기계가 선택한 세포의 수로 나누면 됩니다.

기술 사양 표

IV. 검사 항목

• 접촉 없는 검사: 검사 과정에서 2차 손상을 방지하도록 설계되었습니다.

• 특정 이미지 획득 시스템: 어두운 방이 필요 없으므로 높은 화질이 보장됩니다.

• 높은 검사 효율성: 이 시스템은 온라인 검사를 위해 생산 라인에 내장될 수 있으며,IV 테스트.

• 인공지능 알고리즘: 인간의 개입 없이 자동 결함 식별을 가능하게 합니다.

• 광범위한 응용 분야: 다양한 종류의 실리콘 웨이퍼 또는 태양 전지 용에 적합하며태양광 패널 생산 라인환경

V.IV EL 통합 분류 기계구성

1. 구조 다이어그램:

   • 전체 시스템 레이아웃을 위해 구조 다이어그램을 참조하십시오.

2. 재료 상자:

   • 양면 대체 공급. 4개의 재료 상자가 제공되어, 2개는 사용되고 2개는 백업으로 사용되고 있습니다.

3. 시각 검사 시스템:

   • 통합된 소프트웨어를 지원하는 사유 소프트웨어 시스템IV 테스트그리고EL 테스트기능.

4. 자동화 검사 툴킷:

   • 다양한 분류 검사를 위한 높은 출력 및 정밀 알고리즘; 고객 정의 분류 및 색 차이 데이터.

5. IV 테스트:



   • 전체 방사능: 100mW/cm2

   • 방사능 균일성: ≤ ±2%

   • 방사성 안정성: ≤ ±2%

   • 단일 방사능 펄스 지속 시간: 10ms 60ms

   • 플래시 카운트 함수: 재설정 기능으로 플래시 카운트

   • 젠론 램프 수명100만 번개

   • 방사선 방향: 수직 하향 방출

   • 측정 범위:

     • 유효 시험 영역: 220mm × 220mm

     • 효과적 테스트 범위: 0.1W 10W

     • 측정 전압: 1V (해상도: 1mV, 범위: 1/16384)

     • 측정 전류: 10A (해상도: 1mA, 범위: 1/16384)

     • 환경 온도: 15°C 35°C (해상도: 0.1°C)

   • 측정 정확성:

     • 반복성: ±1%

     • 측정 오류: 2%

   • 측정 방법:

     • 4개의 전선 측정, 공기 버퍼 접촉, 앞 탐사 접촉, 뒷 접촉.

   • 측정 매개 변수:

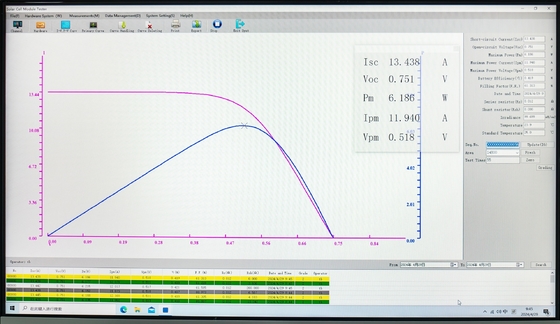

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

   • 측정 간격: 5초

이 IV 테스트 시스템은 태양전지 특성화를 위한 최첨단 솔루션으로 돋보입니다.정밀 엔지니어링과 산업용 수준의 신뢰성을 결합하여 전기 매개 변수 분석에서 비교할 수 없는 성능을 제공합니다.첨단 IV 테스트 모듈은 통제 조건 하에서 초정확하고 반복 가능한 결과를 요구하는 실험실과 생산 라인을 위해 세심하게 설계되었습니다.

IV EL 분류 통합 기계는 태양 전지 생산 라인에 좋은 선택이 될 수 있습니다.EL 테스트 및 태양 전지 분류는 태양 전지 생산 라인을 더 정교하고 효율적으로 만들 수 있습니다.태양전지 정렬 기계로도 작동 할 수 있습니다. 태양전지는 IV 테스트와 EL 테스트에 따라 정렬됩니다.
