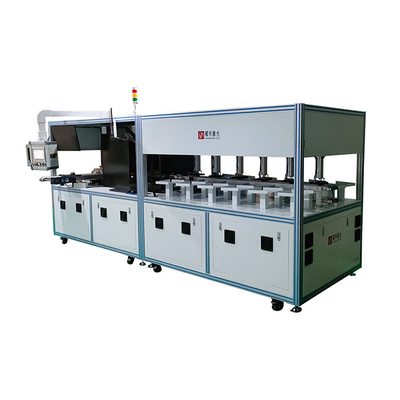

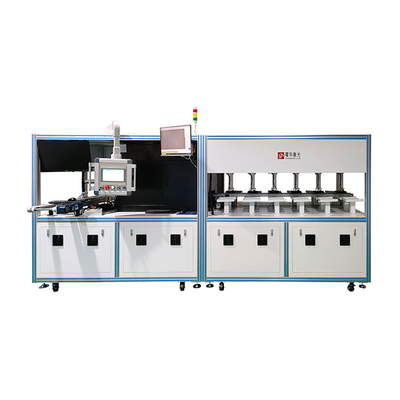

태양광 패널 생산 라인을 위한 IV-EL 통합 검사기
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | YOHA |
| 인증 | CE |
| 모델 번호 | YH-PLIV |
| 최소 주문 수량 | 1 |
| 가격 | Contact Us |
| 포장 세부 사항 | 나무 상자 |
| 지불 조건 | L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram |
| 공급 능력 | 우리는 장기 안정적인 공급을 제공 할 수 있습니다. 자세한 내용은 당사에 문의하십시오 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 효과적인 테스트 범위 | 220 × 220mm | 스펙트럼 | IEC60904-9 |
|---|---|---|---|
| 빛의 강도 불일치성 | ≤ ± 2% AAAA | 방사능의 불안정도 | ≤ ± 2% AAAA |
| 테스트 결과의 일관성 | ≤ ± 0.5% AAA | 시험 오차 | ≤ 1% AAA |
| 강조하다 | IV EL 통합 검사기,이중 기능 통합 검사기 |
||
제품 설명
자동 태양전지 EL+IV 통합 검사기
적용:
의IV EL 통합 검사기is designed for태양광 패널 생산 라인통합, 제조업체가 하나의 시스템에서 정밀 분류, 전기 분석 (IV 테스트) 및 결함 탐지 (EL 테스트) 를 수행 할 수 있도록합니다.끝에서 끝까지 품질 보장이 필요한 PV 패널 제조업체에 이상적입니다..
기계 특징:
-
이중 기능 테스트:IV 검사기그리고EL 검사기하나의 원형화된 단위로, 태양전지 평가에 높은 신뢰성과 정확성을 제공합니다.
-
첨단 광원: 고전력, 장수 수입 크세논 램프 (IEC/JISC-compliant) 를 장착하여 일관성태양광 패널 생산 라인테스트.
-
초정밀 데이터 획득: 수입된 4채널 동기 데이터 카드와 초선형 전자 부하를 사용하여 전기적 특성에 ≤1%의 테스트 오류를 보장합니다.
-
접촉 없는 탐지: 태양 전지를 보호합니다.IV 검사그리고EL 테스트.
-
원활 한 통합: 자동화와 완전히 호환태양광 패널 생산 라인작업 흐름, 2000 pcs/hour의 처리량을 지원합니다.
IV EL 통합 검사기 기술 사양
| 분류 | 매개 변수 | 스펙트럼/기능 | 참고문서 |
|---|---|---|---|
| 기본 매개 변수 | 유효 테스트 범위 | 220×220mm | 표준 태양 전지 크기와 호환됩니다. |
| 전력 테스트 범위 | 0W-20W | 전력 스펙트럼 커버리지 | |
| 빛의 근원 | 펄스 젠론 램프 스펙트럼 | IEC60904-9 및 JISC8933 (급 A) 에 적합 | 안정용으로 수입된 장수 크세논 램프IV 검사 |
| 빛 강도 범위 | 20~123mW/cm2 (연속 조절) | 기준 강도: 100mW/cm2 | |
| 빛의 균일성 | ≤±2% | AAAA등급 표준 | |
| 방사능 안정성 | ≤±2% | AAA등급 표준 | |
| 정확성 검사 | 결과 일관성 | ≤±0.5% | AAA등급 표준 |
| 전기 속성 오류 | ≤ 1% | 반복적으로 검증IV 검사기그리고EL 검사기사이클 | |
| 단일 플래시 기간 | 10~100ms | 특정에 맞게 사용자 정의 할 수 있습니다태양광 패널 생산 라인필요 | |
| 전압 측정 범위 | 0-0.08V | 해상도: 1mV | |
| 현재 측정 범위 | 0-20A | 해상도: 1mA | |
| 테스트 매개 변수 | 이스크, 보크, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH | 전체 전기적 특성화IV EL 통합 검사기 | |
| 생산성 | 작동 속도 | 2,000 셀/시간 (평균 1.8초/셀) | *부하/부하 시간을 제외합니다. 속도 측정 항목/정밀도에 따라 달라집니다. |
| 분산율 | ≤0.05% | 기계로 인한 손상만 (어찌질 결함 제외) | |
| 결함 관리 | A→B 과잉 판단률 | ~6% | 수식: (A등급이 B등급으로 잘못 판단되었다) / 전체 테스트 |
| B등급 결함 실종률 | ≤0.3% | 공식: (실종된 B급 결함) / 전체 테스트 | |
| 요구 사항 | 전원 공급 | 220V/50Hz/2KVA | 신뢰성 있는 지상화 |
| 압축 공기 압력 | 5~8kg/cm2 | 안정적인 공기 공급원태양광 패널 생산 라인통합 |
태양광 패널 생산 라인 통합에 대한 환경 요구 사항:
-
공간: 25°C 온도 조절으로 3m × 6m의 전용 시험실 (광 < 100 럭스)
-
공용품:
-
안정적인 220V/2KW 가설 전력
-
압축 공기 출처 (5-8kg/Cm2)
-
-
작업 흐름: 대기 온도 일관성을 보장하기 위해 미리 조건화 된 셀 저장 공간IV-EL 검사.
왜 우리의 IV EL 통합 테스트 시스템을 선택합니까?
최첨단 기술로IV EL 통합 검사기, 이 이중 기능 시스템은 품질 통제에 혁명을 일으키고태양광 패널 생산 라인원활하게 결합함으로써IV 검사(전류-전압 분석) 및EL 테스트정확성과 효율성을 위해 설계된 이 시스템은 수동 개입을 80% 감소시키며 99.7%의 결함 인식 정확도를 달성합니다.자동화 된 제조 작업 흐름에 결함이없는 통합을 보장합니다..
우리의 서비스:
우리 에 관한 것:
요하 태양광은 일련의 광전기 자동화 장비의 연구, 개발, 제조, 판매 및 판매 후 서비스에 전념하는 첨단 기술 기업입니다.
15세 이상 태양광 에 종사 해온 년 들
300+ 전 세계 고객
우리 회사는 주로 태양광 광발광 산업에 서비스를 제공하고 자체 수입 및 수출권을 보유하고 있습니다. 우리는 독립적인 연구 개발 장비를 개발했습니다.
주 기계:섬유 레이저 절단 기계
태양전지 분류 기계
태양전지 IV 테스트
EL 결함 검사기
EL 및 AOI 외모 검사기
태양광 패널 생산 라인
다른 보조 기계
