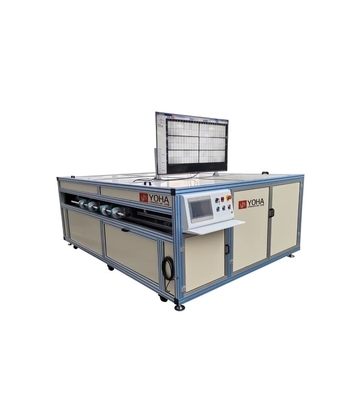

자동 태양 전지 패널 EL 검사기: 큰 패널 측정을 위한 터치 스크린으로 전광 분자 검사기
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | YOHA |
| 인증 | CE |
| 모델 번호 | YH-EL4 |
| 최소 주문 수량 | 1 |
| 가격 | Contact Us |
| 포장 세부 사항 | 나무 상자 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 결의 | 멀티 카메라 4m * 12 | 패널 사이즈 | 2600*1500mm |
|---|---|---|---|
| PLC | 시멘스 | 터치 스크린 | WEINVIEW |
| 카메라 | 소니 칩으로 사용자 정의 산업 카메라 | 이미지 획득 시간 | 1~60s 조절 |
| 강조하다 | 전광광 분광 태양 모듈 테스트,휴대용 전기 검사기,el 테스트 |
||
제품 설명
프로파일
YH-EL4 PV 모듈자동 EL 테스트는 고급EL 검사기태양광 패널 생산 라인 It applies an external constant current stabilized power supply to the battery module and uses electroluminescence technology to perform specialized imaging on semi-finished and finished photovoltaic cell modules before lamination, 라미네이션 후 및 포스트 패키징컴퓨터 디스플레이에서 고품질의 영상 결과로 다양한태양 전지판 EL 육안으로 볼 수 없는 결함. 사용자 정의 된 YOHA 소프트웨어는 이러한 이미지의 명확성을 더욱 향상시키고 태양 전지판 생산 라인을 더 효율적으로 만듭니다.
결함 종류 를 발견 한다
-
배터리 재료 결함:
파편, 숨겨진 균열, 깨진 격자, 오염 등이 포함돼 있습니다. -
용접 과정 결함:
가상 용접 및 용접 제거와 같은 문제를 포함합니다. -
서로 다른 레벨의 혼합:
재료 품질의 불일치성을 확인합니다.
적용:
이건자동 EL 검사기는 단결 결정, 다결 결정 및 얇은 필름 유형을 포함하여 태양 전지 모듈의 자동 테스트 및 기록에 사용됩니다.태양 전지 생산 라인: 태양 전지 생산에서 품질 통제 및 최적화를 지원하기 위해 성능 측정표를 평가합니다.태양 전지 패널 EL 결함이고품질의 영상
기술 데이터:
| 제품 모델 | YH-EL4 |
| 패널 크기 |
길이는: 1650-2600mm 너비: 950-1500mm |
| 촬영 모드 | 아래로 향하고, 멀티 카메라 촬영 |
| 전송 방법 | 길게 들어갑니다. |
| 탐지 시간 | <23초, 속도 조절 |
| 카메라 |
소니 칩을 가진 맞춤형 산업 카메라 |
| 카메라 타입 | 맞춤형 산업 카메라 |
| 카메라 해상도 | 멀티 카메라 4m * 12 |
| 이미지 획득 시간 | 1~60s 조절 |
| 부하 전류/전압 | 20A/60V |
| 동력 전류/전압 | 20A/60V |
| 제어 모드 | PLC 시멘스 터치 화면:WEINVIEW |
| 전력 방법 | 탐사기의 자동 접촉 |
| 작동 모드 | 완전 자동 (부양 및 배하, 교정 및 위치, 감지 전력, 이미지 처리) |
장비 작업 흐름
1태양 전지 패널은 정면 아래로 배치되어 장면이 도킹 스테이션으로 향하고 있습니다. 차단 장치는 모듈을 입구 대기 상태로 올려 놓습니다. 동시에,바코드 스캔이 자동으로 수행됩니다., 바코드를 스캔 후, 자동으로 사진을 찍어

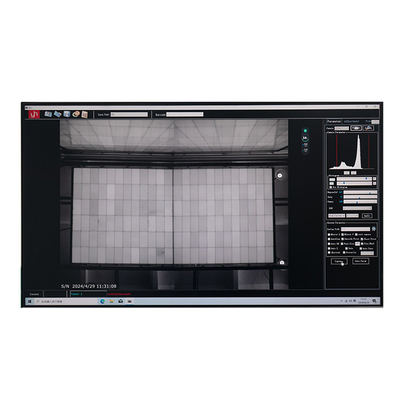

3. 시스템은 사진을 찍고 소프트웨어는 자동으로 결과를 표시하기 위해 이미지를 결합
4. 디스플레이가 완료되면 다음 레벨에 OK 또는 NG 신호를 주며 다음 레벨의 방출을 허용하는 신호를 얻은 후에 자동으로 전송합니다.
장비구조
1이 EL 테스터는 주로 다음과 같은 단위로 구성됩니다: 자동 공급 및 방출 메커니즘; 사진 시스템 조직; 메커니즘에 대한 자동 전력; 전문 소프트웨어;인쇄 시스템
2서브시스템 설명
2.1 자동 공급 및 배charge 메커니즘
캐비닛 설계, 원활하게 부품의 자동 변속기 라인과 연결할 수 있습니다 (높이 900-1080mm),유리 쪽이 아래쪽으로 향하고 긴 쪽이 앞쪽으로 향하는 수평 입구와 출구.
이 장치는 전면 및 후면 연결 스테이션 (전환 대기) 을 포함한 자동 공급 및 배하 장치입니다.
앞 및 뒷 물자 전송 플랫폼의 전송 시스템은 롤러 전송 방식을 채택합니다.그리고 장비의 내부 전송 시스템은 벨트 또는 가이드 레일 전송 방법을 채택합니다..
2.2사진 시스템 조직
완전 자동 EL 검사기는 카메라 렌즈에 직접 햇빛을 피하는 간단한 어두운 방과 동등합니다. EL 결함 검사기는 촬영 및 스플라이싱을 위해 여러 산업 카메라를 사용합니다.그리고 72개의 패키지 구성요소들은 둥근 모서리나 변형 없이 촬영됩니다..
2.3 기계에 자동 전원
먹이는 전, 먹이는 도크가 위치를 기다리고 있을 때, 특별히 만든 고정 장치가 설치됩니다.전극 와이어 커넥터는 장착 장치에 수동으로 삽입되어 연결 상자에 설치됩니다 (또는 다른 상대적으로 고정 된 위치)테스트 위치로 들어가면, 자동 측정은 리프팅 프로브 접촉 방법을 사용하여 완료됩니다.
이 EL 테스트는 자동 태양 전지 생산 라인을 위해 이상적으로 설계되었습니다. 자동 공급 및 배열 메커니즘은 부품 자동 전송 라인과 연결 할 수 있습니다.사진 시스템 조직은 촬영 및 접합을 위해 여러 산업 카메라를 사용합니다기계에 대한 자동 힘은 리프팅 프로브 접촉 방법을 통해 측정을 완료합니다.
