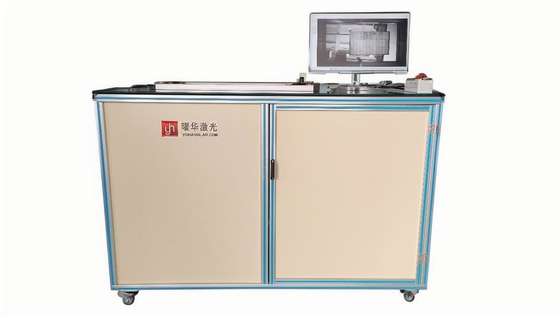

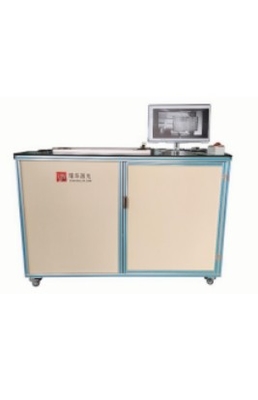

생산 라인 일렉트로루미네센스 결함 테스트를 위한 자동 태양 전지 패널 EL 검사기
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 촬영 모드 | EL 테스터에 최적화 된 단일/듀얼 카메라 구성 | 구성 가능 | 대상/게인/시간/감마/대비 |
|---|---|---|---|
| 모듈 | 태양광 패널 생산 라인 QA에 대한 단일 결정성/복합 결정성 테스트 | 전원 공급 | 조정 가능한 0-60V/0-10A |
| 작업 환경 | -10 ° C ~ 40 ° C에서 작동합니다 | ||
| 강조하다 | 전기 광화력 결함 태양 전지판 EL 검사기,생산 라인 태양 전지 패널 EL 테스트,자동 태양 전지 패널 EL 검사기 |
||
제품 설명
소개
이 문서는 정밀한 EL 결함 테스트를 위해 설계된 자동화된 태양광 패널 EL 테스터(모든 태양광 패널 생산 라인에 필수적인 모듈)의 사양 및 성능을 자세히 설명합니다.
저희 시스템은 대형 패널 크기 EL 테스터 응용 분야에 최적화된 고급 EL 테스터로 설계되어 모든 생산 단계에서 태양광 모듈을 철저히 검사합니다. 이 EL 테스터는 숨겨진 균열, 파편, 불량 납땜, 그리드 파손 및 기타 효율성에 중요한 이상 현상을 효과적으로 감지합니다. 이러한 기능은 전기 발광 테스트 판매 구현에 필수적입니다. 이 포괄적인 감지 프로세스는 바쁜 태양광 패널 생산 라인에서 전기 발광 테스트 판매 환경의 품질 관리에 매우 중요합니다.
1. EL 테스터 사양
| 구성 요소 | 사양 설명 |
|---|---|
| 1.1 다크 박스 | • 재질: 알루미늄-합금 프로파일 및 알루미늄-플라스틱 패널 • 디자인: EL 테스터 운송/설치를 위한 경량 구조 • 기능: 외부 광 차단은 정확한 전기 발광 테스트 판매 결과를 보장합니다. 반사 내부 패널은 대형 패널 크기 EL 테스터 이미징을 향상시킵니다. |
| 1.2 촬영 모드 | 태양광 패널 생산 라인 환경에서 EL 테스터 워크플로우에 최적화된 단일/듀얼 카메라 구성 |
| 1.3 모니터링 지점 | 중요한 감지 단계: 태양광 패널 생산 라인 작업의 사전 라미네이션 및 사후 라미네이션 단계 |
| 1.4 카메라 | • 브랜드: Sony/Nikon 센서 • 냉각: 지속적인 EL 테스터 작동을 위한 듀얼 내부/외부 CCD 냉각 • 해상도: 0.5mm 균열 감지 기능이 있는 2.31MP • 획득: 1-60초 조절 가능, 전기 발광 테스트 판매 평가의 정밀도 보장 |
| 1.5 전원 공급 장치 | 대형 패널 크기 EL 테스터 에너지 요구 사항과 호환되는 조절 가능한 0-60V/0-10A 출력 |
| 1.6 테스트 환경 | -10°C ~ 40°C에서 작동하며 태양광 패널 생산 라인 시설 요구 사항을 충족합니다. |
| 1.7 EL 테스터 매개변수 | • 구성 가능: 대상/게인/시간/감마/대비 • 모듈: 태양광 패널 생산 라인 QA를 위한 단결정/다결정 테스트 |
2. EL 테스터 구성
- 섀시 × 1
- 8mm 강화 유리 × 1
- 전원 공급 장치 × 1
- 컴퓨터 × 1
- 특수 소프트웨어 × 1
- 카메라 × 1
- 전기 제어 상자 × 1
- 모든 태양광 패널 생산 라인에 쉽게 통합됩니다.
3. 성능 사양
| 성능 매개변수 | 사양 설명 |
|---|---|
| 고유 기술 | 독점적인 EL 테스터 기술은 안정적인 성능과 더 높은 에너지 변환 효율 감지를 보장합니다. |
| 빠른 테스트 속도 | 최적화된 EL 테스터 워크플로우는 고속 스캔을 달성하여 대량 태양광 패널 생산 라인 작업에 중요합니다. |
| 24시간 연속 작동 | 강력한 EL 테스터 디자인은 태양광 패널 생산 라인 환경에서 중단 없는 전기 발광 테스트 판매 요구 사항을 지원합니다. |
| 합리적인 구조 | 대형 패널 크기 EL 테스터 구성은 생산 시설 전체에서 간소화된 설치/유지 관리를 가능하게 합니다. |
| 최적의 구성 | 시스템 구성 요소 시너지는 전기 발광 테스트 판매 약속에 대한 처리량을 최대화합니다. |
| 프로그래밍 가능한 제어판 | 사용자 친화적인 EL 테스터 인터페이스는 맞춤형 태양광 패널 생산 라인 테스트 프로토콜을 허용합니다. |
| 듀얼 스테이지 이미징 | 하향식 모듈 이미징은 대형 패널 크기 EL 테스터 기술을 통해 사전/사후 라미네이션 테스트를 지원합니다. |
| 테스트 영역 | 1000×800 mm 감지 범위는 전체 태양광 패널 생산 라인 모듈 사양을 수용합니다. |

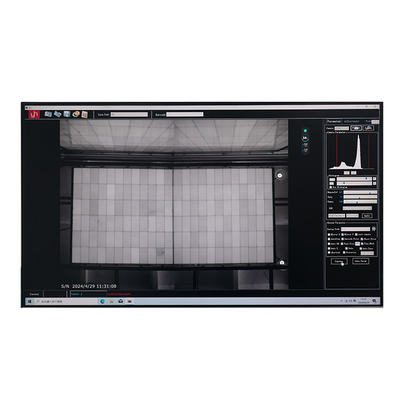

4. 전용 제어 소프트웨어
직관적인 작동을 위한 산업별 인터페이스
사진 쿼리 기능
자동 바코드 스캔 및 파일 이름 지정; 중국어 인터페이스; 정전류 제어; 원클릭 스캔, 분류 및 저장; 상세한 EL 테스터 분석을 위해 이미지를 두 번 클릭하여 확대
유연한 결함 기준: 검은 반점, 파손된 그리드 라인, 파편 등; 간소화된 EL 결함 테스트 기록을 위한 자동 결함 유형 통계 및 텍스트 보고서 생성
5. 광범위한 적용 가능성
모든 EL 결함 테스트 시나리오에서 단결정 및 다결정 실리콘 모듈에 적합합니다.
6. 결함 감지 원리
전기 발광(EL) 밝기는 소수 캐리어 확산 길이에 비례합니다. 전압이 가해지면 셀은 이미저에 의해 포착된 적외선을 방출합니다. 확산 길이가 짧은 결함 영역은 빛을 덜 방출하여 더 어둡게 나타나 실리콘 웨이퍼, 확산, 에칭, 인쇄, 소결 또는 기타 공정 결함을 정확히 찾아냅니다.
7. 주요 기능
- 최대 효율을 위한 개방형 디자인
- 태양광 패널 생산 라인을 위한 고정밀 EL 테스터
- 수입 칩이 장착된 고화질 카메라
- 치수: 1730 × 1150 × 1200 mm
- 무게: 200kg
