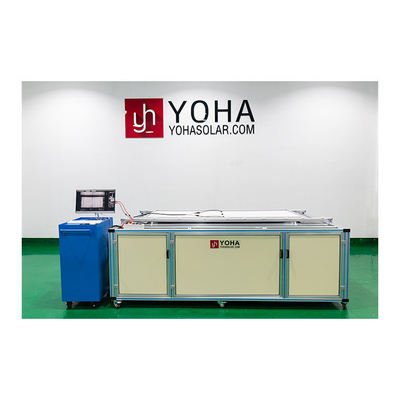

최상위 태양광 패널 EL 테스트기 다중 카메라 및 대용량 테스트 영역
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | YOHA |
| 인증 | CE |
| 모델 번호 | YH-EL4 |
| 최소 주문 수량 | 1 |
| 가격 | Contact Us |
| Packaging Details | Wooden cases |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 결의 | 멀티 카메라 4m * 12 | 패널 사이즈 | 2600*1500mm |
|---|---|---|---|
| PLC | 시멘스 | 터치 스크린 | WEINVIEW |
| 카메라 | 소니 칩으로 사용자 정의 산업 카메라 | 이미지 획득 시간 | 1~60s 조절 |
| 강조하다 | 태양광 패널 생산 라인 기계,태양 전지 검사기,태양 전지 모듈 EL 테스트 |
||
제품 설명
프로파일
사양:
이 첨단 시스템은EL 검사기최고 수준의 개발EL 정렬 통합 기계 공급 업체그것은 태양 전지 생산 라인에 통합되도록 특별히 설계되었으며,전광 검사 판매대용량 패널을 수용하는 동시에큰 패널 크기.
1주요 장비 사양

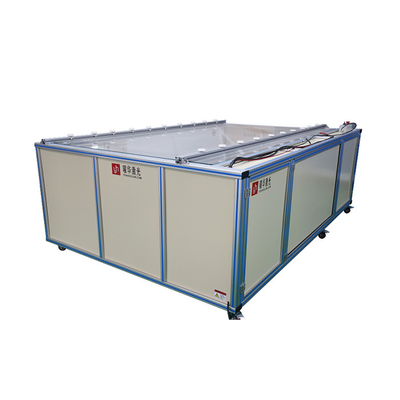

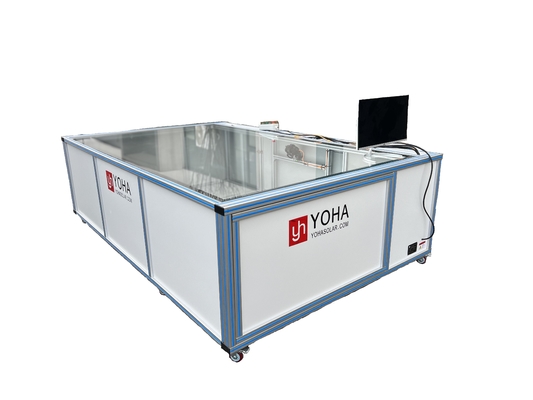

1.1 다크 박스 (알루미늄 합금 프로필, 알루미늄-플라스틱 패널)
다크 박스는 우아하고 간편한 디자인과 가벼운 구조로 휴대성과 설치가 용이합니다. 알루미늄 플라스틱 패널은 외부 빛을 효과적으로 차단합니다.그 정확성을 유지하기 위해 필수적입니다EL 검사기이 과정에서전광 검사 판매안쪽 벽은 반사 알루미늄-플라스틱 패널로 가려져 있습니다. 암흑 박스의 이미지 품질을 향상시키기 위해서요.
1.2 촬영 모드
정밀한 촬영을 위해 중요한 고해상도 이미지를 캡처하기 위해 단일 및 듀얼 카메라 구성 모두 지원EL 검사기운영
1.3 모니터링 포인트
- 라미네이션 전:태양 전지 모듈을 lamination 전에 모니터링합니다.
- 라미네이션 후:라미네이션 후 이미지를 캡처하는 동안 모든 EL 결함을 감지전광 검사 판매.
1.4 카메라
- 센서 제조업체:소니와 니콘
- CCD 목표 표면:픽셀 해상도에 맞춰
- 카메라 타입:CCD 내부 및 외부 냉각
- 픽셀 해상도:24 메가 픽셀
- 이미지 획득 시간:1~60초 사이 조절이 가능합니다.
- 탐지 능력:0.5mm 정도의 좁은 균열을 식별할 수 있다.
1.5 조명 모드
거울 반사 측면 조명 구성을 사용하여 이미지 대조를 최적화EL 검사기운영
1.6 전원 공급
- 전압:0~60V까지 조절할 수 있습니다.
- 전류:0에서 10A까지 조절할 수 있습니다.
1.7 시험 범위
-10°C~40°C의 주변 온도 범위 내에서 안정적으로 작동합니다.
1.8 시험 파라미터
목표, 이득, 시간, 감마, 대조성 및 데이터 너비에 대한 설정을 포함합니다. 태양 전지 생산 라인에서 태양 전지 모듈 (단결성 및 다결성) 을 테스트하기 위해 특별히 설계되었습니다.
2장비 구성:
| 구성 요소 | 설명 |
| 차체 | 견고하고 통합 된 차시로 EL 검사기. |
| 8mm 온화 유리 | 고강도 템퍼드 글래스는 테스트 영역 내에서 명확한 광적 전송과 보호를 보장합니다. |
| 반사 거울 | 사진의 품질을 향상시키기 위해 설계된 전용 반사 거울 전광 검사 판매 프로세스 |
| 전원 공급 장치 | 안정적이고 조절 가능한 전압 / 전류를 제공 EL 검사기 생산 라인에서 |
| 컴퓨터 | 산업용 컴퓨터로 실시간 모니터링과 EL 검사기. |
| 전문 소프트웨어 | 독점 소프트웨어 EL 검사기, 자동 바코드 스캔, 이미지 확대, 결함 정렬 및 파일 조직 전광 검사 판매. |
| 카메라 | 소니와 니콘 센서로 장착된 고성능 카메라로 EL 검사기 결함 분석 |
| 전기 제어 상자 | 모든 시스템 구성 요소의 전반적인 운영과 통합을 관리하고 태양 전지 생산 라인 내에서 원활한 기능을 보장합니다. |
3장비 성능 사양:
| 성능 측정기 | 설명 |
| 안정성 및 효율성 | 일관성 있는 성능과 높은 효율성을 보장하기 위해 독특한 기술을 사용합니다. 전광 검사 판매 운영 |
| 고속 시험 | 빠른 이미지 캡처 및 처리, EL 검사기 고출력 생산 라인을 따라가기 위해서요. |
| 연속 작동 | 24시간 연속 작동할 수 있고, EL 검사기 전체 생산 주기에 걸쳐 작동합니다. |
| 모듈 구조 | 이성적이고 모듈화된 설계로 설치와 유지보수를 단순화하여 태양 전지 생산 라인의 정지 시간을 줄입니다. |
| 최적 시스템 구성 | 모든 구성 요소는 테스트 효율을 극대화하기 위해 최적의 일치 EL 검사기 a에서 큰 패널 크기 설정. |
| 사용자 친화적 인 제어 | 프로그래밍 가능한 작업을 지원하는 직관적인 제어판과 통합되어 EL 검사기 가동 및 모니터링에 쉬운 전광 검사 판매. |
| 앞면 아래로 향하는 사진 | 이 모듈은 아래로 향하는 카메라 설정을 사용하며 태양 전지 패널에 대한 전층화 및 후층화 EL 검사 모두에 이상적입니다. |
| 테스트 크기 용량 | 최대 2400×1300mm의 테스트 패널을 위해 설계되어, 큰 패널 크기 광범위한 태양광 패널 생산 라인에서 |
4검출 가능한 결함 유형
의EL 검사기EL 결함 테스트 중에 다양한 결함을 식별하도록 설계되었습니다.
- 용접하는 검은 점
- 숨겨진 크랙 검은 점
- 혼합 전류 수준
- 배터리 공정 결함
- 전형적 인 냉 용접
- 배터리 원자재 오염
이러한 결함 유형은 전기 광 발광 테스트 판매 과정에서 품질 표준을 유지하는 데 매우 중요합니다. 생산 라인의 모든 패널이 엄격한 요구 사항을 충족하는지 보장합니다.

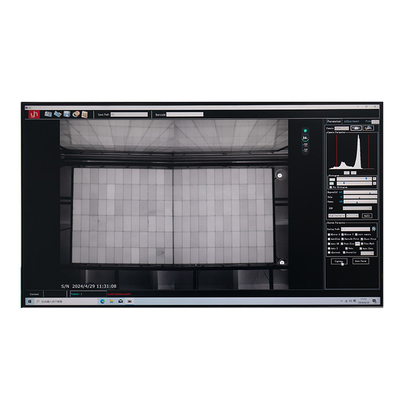

5전용 제어 소프트웨어
제어 소프트웨어는 산업용 애플리케이션을 위해 특별히 설계되었습니다. 주요 특징은 다음과 같습니다.
- 사용자 친화적 인 인터페이스로EL 검사기태양광 패널 생산 라인에서 EL 결함 테스트를 하는 동안
- 독특한 사진 검색 기능으로자동 태양 전지 패널 EL 검사기.
- 바코드 데이터에 기반한 파일 이름을 가진 자동 바코드 스캔중국어 인터페이스를 지원하고 일정한 전류 소스를 제어하는 것을 용이하게 하는.
- 결함 기준을 조정할 수 있는 유연한 설정 (예를 들어, 검은 반점의 정도와 수, 부러진 격자 또는 조각)자동으로 결함 통계를 작성하고 기록 보관을 위한 텍스트 파일을 생성합니다..
6광범위한 적용 가능성
이건EL 검사기다재다능하며, 단결성 및 다결성 실리콘 태양 전지 모듈을 테스트하는 데 사용할 수 있습니다.그것은 태양 전지 생산 라인에서 다른 패널 유형에 대한 신뢰할 수있는 EL 결함 테스트를 수행하도록 설계되었습니다., 그것은 훌륭한 솔루션으로큰 패널 크기.
7결함 탐지 원칙
이 장치에서 사용하는 결함 탐지 원칙은자동 태양 전지 패널 EL 검사기전광광 (EL) 밝기에 기반합니다. 전압이 태양전지에 적용되면 통합 된 적외선 이미저에 의해 캡처 된 빛을 방출합니다. 결함 영역,소수 소수 운반자 확산 길이가 낮은이 대조는 실리콘 웨이퍼 가공, 확산, 발열, 인쇄 등의 문제로 인한 결함을 정확하게 식별 할 수 있습니다.,시너지, 시너지 및 다른 생산 프로세스
