YH-BXIV IV 곡선 테스트 시스템 태양 전지 모듈의 고속 무선 검사

원래 장소 중국
브랜드 이름 YOHA
인증 CE
모델 번호 yh-bxiv
최소 주문 수량 1
가격 Contact Us
포장 세부 사항 나무 상자

무료 샘플과 쿠폰을 받으려면 연락하세요.

왓츠앱:0086 18588475571

웨이 채팅: 0086 18588475571

스카이프: sales10@aixton.com

걱정이 있으시면 24시간 온라인 서비스를 제공합니다.

x
제품 상세 정보
테스트 연결 유형 4선 연결 디스플레이 화면 640*480 6.5인치 컬러 LCD(터치스크린)
시험 전압 15~1500V 테스트 전류 0.5~20A
강조하다

IV 곡선 테스트 시스템 태양 전지 모듈

,

고속 태양 전지 모듈

,

무선 검사 태양 전지 모듈

메시지를 남겨주세요
제품 설명

휴대용 태양전지 IV 검사기

YOHA YH-BXIV

1500V 30A셀 문자열 테스트

10S스캔 결과에 대한 신속한 반응

YH-BXIV IV 곡선 테스트 시스템 태양 전지 모듈의 고속 무선 검사 0

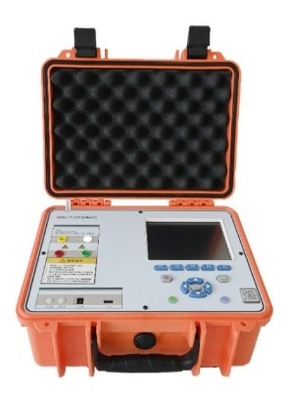

휴대용 IV 검사기 (YH-BXIV)

휴대용 IV 테스트는 각 모듈과 문자열에 대한 전력 감지 및 IV 곡선 테스트를 정확하게 완료 할 수있는 표준 문자열 기반 전력 테스트입니다.표준 전력 변환 효율성 STC, PV 발전소 시스템 PR 값 테스트. 시스템의 중국 버전은 조작이 쉽고 휴대성이 있으며 고정도 방사선 측정기와 온도 센서가 장착되어 있습니다.신속하고 정확한 테스트 효율은 제3자 테스트 기관 및 발전소 운영 및 유지 보수에 대한 선호 모델입니다..

휴대용 IV 검사기 YH-BXIV는 중국어 인터페이스와 한 번의 클릭 테스트 모드로 현지화된 구성을 가지고 있습니다. 조작과 휴대이 간단합니다.판매 후의 효율성과 유지보수 비용은 수입된 구성의 비용보다 훨씬 높습니다..

YH-BXIV 통합 포장 기계 몸 디자인을 채택, 명확한 중국어와 영어 인터페이스 설명, 한 번의 클릭으로 데이터 수출,그리고 개별 모듈/스트링에 대한 10초의 테스트 속도이 장치는 여러 태양광 패널 사양의 데이터베이스를 내장하고 있으며, 테스트 중에 다른 사양을 전환하는 번거로움을 줄이기 위해 한 번의 클릭으로 수입할 수 있습니다.

기술적인 특징:

  • 휴대용 IV 테스터는 주 단위와 프로브 사이의 무선 연결을 사용하여 최대 100 미터 무선 통신 범위를 제공하여 테스트를 더 편리하게합니다.
  • 특허를 받은 프로브 박스와 온도 프로브 장착 브래킷을 갖추고 있어 태양 전지판에 쉽고 빠르게 설치할 수 있습니다.
  • 지능적인 부품 식별을 위한 독특한 바코드 스캔 기능
  • 높은 밝기와 햇빛에 보이는 색상 LCD 디스플레이, 터치 스크린과 키보드 조작, 뛰어난 사용자 경험을 위해 풍부한 주변 인터페이스를 갖추고 있습니다.휴대용 IV 테스터의 내부 메모리는 2개 이상의1,000개의 테스트 파동 형태를 가지고 있으며, 메모리 확장용 SD 카드 슬롯이 있습니다.
  • 다국어 옵션과 사용자 친화적인 메뉴 디자인을 갖춘 WINCE 그래픽 시스템을 활용하여 악기의 기능을 쉽게 마스터합니다.
  • 사용자 분석 소프트웨어가 포함되어 있으며, 사용자가 분석 및 인쇄를 위해 USB를 통해 주 장치에 저장된 데이터를 PC로 복사 할 수 있습니다.
  • 야외 저조한 빛 IV 특성 테스트를 지원하고 표준 STC 상태 수정 기능을 제공합니다. 필요한 경우 휴대용 IV 테스터는 측정 서비스를 제공하고 인증을 발행 할 수 있습니다.
  • 대부분의 제조업체의 제품을 포함하는 태양전지 모듈 수정 모델 데이터베이스변환 비교를 위한 참조를 제공하고 사용자가 수동으로 테스트 수정 모델을 추가할 수 있도록 포괄적인 매개 변수 설정을 제공합니다..
  • 내부 설계는 높은 전압 격리 전원을 포함하며 신뢰할 수있는 안전을 보장합니다. 테스트는 넓은 전압 테스트 범위를 지원합니다.최대 1500V의 오픈 서킷 전압과 최대 30kW의 PV 배열에 대한 테스트 기능.
  • 전압과 전류를 초과하는 보호 기능을 갖춘 자동 범위 전환, 그리고 구성 가능한 연속 테스트 기능.
  • 대용량, 교체 가능한 리?? 이온 배터리로 장착되어 있어 충분한 테스트 전력을 제공합니다.
  • 온도, 태양광 패널 온도 및 방사능 검출을 포함한 환경 모니터링 기능을 제공하며 선택적 방사능 측정 인증.
  • 측정 가능한 매개 변수: I-V 곡선, P-V 곡선, 단회로 전류, 개방 회로 전압, 피크 전력, 피크 전력 포인트 전압 및 전류, 일정한 전압 포인트 전류, 충전 요인변환 효율성, 시리즈 저항, 병렬 저항, 태양전지 온도, 환경 온도, 방사능.
  • The PV32 portable IV tester has a unique component power generation test function that complies with the IEC61853 regulations for component certification testing adopted by the EU or for local sunlight resource monitoring테스트는 또한 400점까지의 고해상도 테스트와 Modbus/tcp 프로토콜에 호환되는 이더넷 모니터링을 제공하여 과학적 연구 요구를 충족시킵니다.
  • 휴대용 IV 테스트는 태양 전지 전지의 외부 검증을 지원하는 독특한 보상 설계가 있습니다.아직 실험 단계에 있는 태양 전지 전지의 야외 성능 테스트에 적합합니다..

YH-BXIV IV 곡선 테스트 시스템 태양 전지 모듈의 고속 무선 검사 1

성능 장점:

태양 전지 패널 균열은 전체 패널에 영향을 미칠 수 있습니다. 그러나 IV 특성 테스트를 통해, 오픈 회로 전압과 단회로 전류 손실은 소프트웨어를 사용하여 분석 할 수 있습니다.10의 손실을 보여줍니다각각.9%와 53.7%, 전력 손실 곡선에서 눈에 띄는 변화가 있으며, 67.8%와 STC-63.5%에 도달합니다.휴대용 IV 테스터는 구성 요소가 계속 사용할 수 있는지 여부를 결정하기 위해 EL 검출을 지원합니다..

YH-BXIV IV 곡선 테스트 시스템 태양 전지 모듈의 고속 무선 검사 2

STC 명목 매개 변수 변환 테스트:IV 테스트는 현재 전광전지 전지의 95퍼센트 이상의 사양을 충족시키고, 다른 사양을 빠르게 전환합니다.그리고 자동으로 모듈의 현재 전력 생산 효율과 변환 속도를 계산합니다., 사용자가 구성 요소의 실제 매개 변수를 더 정확하게 이해하도록 도와줍니다.

준수 기준:

  • IEC 61215-2005: 지상에 장착된 결정적 실리콘 태양광 모듈
  • IEC 61646-2008: 얇은 필름의 태양광 모듈에 대한 설계 및 자격 표준
  • CGC/GF003.1:2009: 네트워크에 연결된 태양광 발전 시스템 엔지니어링 승인을 위한 기술 사양, 1부: 전기 장비
  • GB4793.1-2007/IEC 60010-1: 시험, 제어 및 실험실용 전기 장비에 대한 안전 요구 사항
  • IEC 60904-2: 태양 전지 요구 사항 2007 표준
  • IEC 60891-2009: 태양광 장치의 I-V 특성을 위한 온도 및 방사능 수정 방법
  • IEC 61853-2011: 태양광 장치의 성능 시험 및 에너지 등급
  • CE 및 ROHS 인증
  • 중국 국립 측정 연구소에서 검증한 전압 및 전류 테스트 정확도는 0.2%를 초과하고 제품 사양을 충족하고 초과합니다.

사양:

YH-BXIV IV 곡선 테스트 시스템 태양 전지 모듈의 고속 무선 검사 3

  • (1) 표준 시험 조건에서 25°C에서 시험
  • (2) 가장 정확한 전력 조건에서 STC로 변환은 안정적인 방사능 ≥ 700W/m2에서 AM1.5 스펙트럼으로 측정됩니다. 실험실 조건에서이 정확도는 일반적으로 2% 내에 있습니다.현장 테스트는 안정적인 햇빛 조건에서 방사능 탐사기가 안정적으로 설치되어 방사능 및 온도 오차로 인한 변환 오류를 피하기 위해 수행되어야 합니다..
