적용:

우리의A+A+A+ 태양 모형특히 일결성 실리콘, 다결성 실리콘 및 얇은 필름 태양전지 모듈의 자동 테스트 및 데이터 기록을 위해 설계되었습니다.자동 태양전지 검사기의 핵심 요소입니다.태양광 패널 생산 라인, 정확한 I-V 곡선 측정과 신뢰할 수있는 성능 평가를 보장합니다.

제품 특징:

• 조절 가능한 플래시 임플러스: 플래시 충동은 0-60ms 범위 내에서 지속적으로 조정되며 100ms 사용자 정의 옵션이 있습니다. 이 유연성은 태양 전지 모듈 테스트 중에 정확한 제어 기능을 보장합니다.- 네

• 고정도 측정 시스템: 14비트, 4채널 고속 동기화 인수 카드와 함께 4선 측정 기술을 사용하여, 우리 시스템은 8000개의 데이터 포인트를 수집할 수 있습니다.이 기능은 정확한 I-V 곡선 측정을 보장합니다..- 네

• 포괄적인 매개 변수 표시 10개의 주요 매개 변수는 표와 그래픽 형식으로 표시되어 실시간 데이터 분석을 용이하게 합니다.- 네

• 자동 보상 시스템: 통합된 방사능 및 온도 보상 기능은 다양한 환경 조건에서 정확한 태양 전지 패널 테스트를 보장합니다.- 네

• 음성 요청으로 스마트 동작: 음성 카운트다운과 실시간 플래시 요청과 같은 기능은 운영 효율성과 사용자 경험을 향상시킵니다.- 네

• 높은 내구성 및 연속 작동: 24시간 연속 작동을 위해 설계된 이 시스템은 수입된 젠론 램프로 구성되어 있으며, 300,000개의 플래시의 수명도 있습니다.- 네

• 프리미엄 부품으로 특허를 받은 디자인: 고품질의 부품들을 이용해서IV 검사기태양광 패널 생산에 대한 안정적이고 정확한 테스트 기능을 제공합니다.- 네

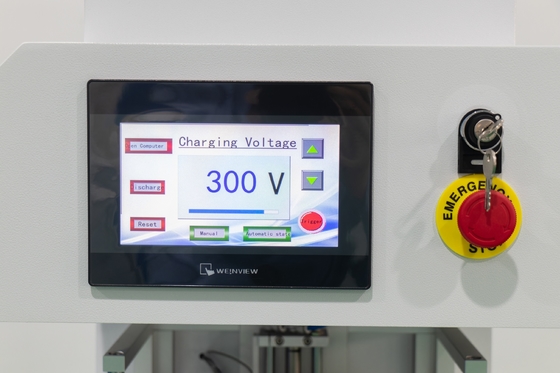

• 사용자 친화적 인 인터페이스: 터치 스크린 제어 인터페이스는 원활하고 직관적인 조작을 제공합니다.- 네

• 향상된 안전 기능: 독립적인 폭발 방지 제어 캐비닛으로 장착되어 태양 전지 모듈 테스트 환경에서 안전한 작동을 보장합니다.- 네

기술 데이터:

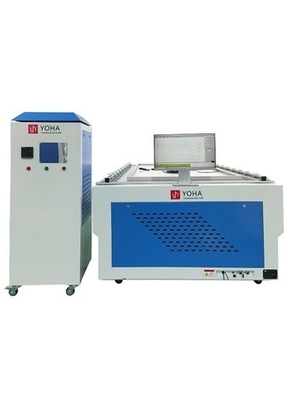

• 모델: YHPT-AAA- 네

• 램프 스펙트럼: IEC60904-9:2007 (A 등급) 에 적합합니다- 네

측정 가능한 매개 변수

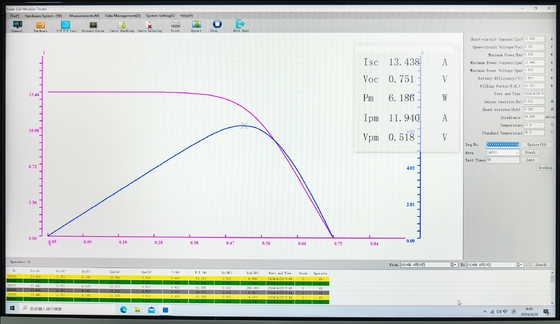

의A+A+A+ 태양 모형I-V 곡선, 단회로 전류, 개방 회로 전압, 피크 전력, 피크 전원점 전압, 전류, 고정 전압 전류, 충전 요인 등 중요한 매개 변수를 정확하게 측정합니다.변환 효율성이 측정은 포괄적인 태양 전지 모듈 테스트를 보장합니다.- 네

자동 분류 및 표시 기능:

이 시스템은 일정한 전압과 전류 매개 변수에 따라 태양 전지 모듈을 자동으로 분류할 수 있으며, 결과를 디지털 디스플레이를 통해 테스트 캐비닛에 직접 표시합니다.이 기능은 사용 편의성과 효율성을 향상시킵니다..- 네

높은 정확성을 위한 4선 연결:

의태양광 IV 검사기4선 측정 방법을 사용하여 저항 오류를 최소화하고 정확한 전류 측정을 보장합니다.- 네

동시 온도와 광 강도 측정:

환경 온도와A+A+A+ 태양 모형이 시스템은 태양 전지 성능 평가에 매우 정확한 자동 수정 기능을 제공합니다.- 네

자율 조정 및 보상 시스템:

자동 / 수동 온도 보상 및 자동 빛 강도 보상과 함께 보상 매개 변수를 수동 입력으로 자동 조정 메커니즘을 갖추고 있습니다.이것은 다양한 운영 조건에서 테스트 정확성을 최적화합니다..- 네

주요 사양:

• 빛의 강도: 1000W/m2 (700W/m2-1200W/m2) 사이를 조절할 수 있습니다.- 네

• 빛의 강도 불일치성: ≤±2% [A+A+A+]- 네

• 불안정성 방사능 정도: ≤±1% [A+A+A+]- 네

• 테스트 결과 일관성: ≤±0.05% [A+A+A+]- 네

• 전기적 특성의 테스트 오류: ≤1% [A+A+A+]- 네

• 단일 플래시 시간: 60ms, 100ms, 150ms의 옵션- 네

• 유효 테스트 범위: 2500mm×1400mm; 선택적으로 2600mm×1500mm- 네

• I-V 곡선 측정 전압: 0-200V (해상도 1mV)- 네

• I-V 곡선 측정 전류: 200mA-20A (해상도 1mA)- 네

• 환경 온도: 15°C ~ 30°C- 네

• 테스트 파라미터: 이스크, 보크, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh- 네

• 전원 공급: 220V/50Hz (60Hz)- 네

장비 구성:

• 테스트 호스트 (전자 부하와 함께): 1 세트- 네

• 빛 소스 (광 시스템): 2개

• PC: 1 세트

• 고속 데이터 수집 A/D 카드: 1개- 네

• 전용 측정 소프트웨어: 1 세트- 네

• 테스트 벤치: 1 세트- 네

• 표준 배터리 (방사량 일률 측정의 보상 및 수정): 1개- 네

• 차원: 2.5m × 1.4m × 1.8m
