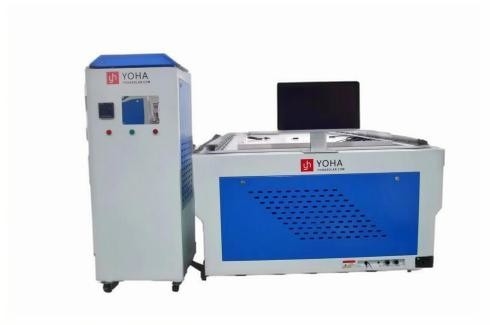

첨단 태양 전지 패널 IV 곡선 분석기 젠론 플래시 광원 8000 데이터 포인트 자동 데이터 로깅 2700mm * 1600mm

태양 전지 모듈IV검사기기술 사양

1장비의 목적

이 장비는 단결성 및 다결성 태양 전지 모듈의 전기 성능 매개 변수의 자동 테스트 및 결과 기록을 위해 설계되었습니다.IV 검사기, 그것은 모듈 테스트에서 높은 정확성, 효율성 및 신뢰성을 보장합니다.태양전지 검사기하지만 또한 견고한IV 곡선 측정현대에 이상적으로 적용할 수 있습니다.태양광 패널 생산 라인최적화

2주요 기술 지표 및 원칙

2.1 시뮬레이션 광원

• 스펙트럼 일치: IEC60904-9 스펙트럼 방사선 분포 요구 사항을 충족합니다.

• 전체 방사능: 100mW/cm2

• 반사 조절 범위: 70~120mW/cm2

• 방사능 균일성: ≤ ± 1%

• 방사능 불안정성: ≤ ± 1%

• 단일 펄스 기간: 10~150 ms (조정 가능)

• 플래시 카운트 함수: 플래시 카운트 & 램프 교체 후 재설정 기능

• 젠론 램프 수명: 200000회 (독일)

• 방사선 방향: 수직 상승 방출.

이 문제에 대해IV 검사기성능, 시뮬레이션 광원은 정확한IV 곡선 측정.

2.2 측정 범위

• 효과적 테스트 영역: 2700mm × 1600mm

• 효과적 전력 범위: 5W 700W.

• 전압 측정: 0~200V, 해상도: 1mV

• 현재 측정: 0·20A, 해상도: 1mA.

• 환경 온도: 15~35°C, 해상도: 0.1°C

이 범위는 효과적인태양전지 검사기, 모든 매개 변수가 신뢰할 수 있는 허용 한계 내에 있는지 확인IV 검사기운영

2.3 측정 정확성

• 반복 가능성: ≤ ±0.2% (한 태양 전지 모듈에서 40번 연속 테스트)
  공식: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• 측정 오류: ≤ ± 1%

높은 측정 정확성은 정확한IV 곡선 측정그 결과 이 도구가태양광 패널 생산 라인환경

2.4 측정 방법

• 4선 측정

이 방법은 우리의 성능을 향상IV 검사기, 최소한의 변동도 정확하게 기록되도록 보장합니다.

2.5 측정된 매개 변수

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

이러한 매개 변수들을 종합적으로 측정하는 것은태양전지 검사기그리고 상세한IV 곡선 측정분석

2.6 측정 간격

• 조절 가능: 5~10초

2.7 데이터 수집

• I-V 및 P-V 곡선을 수집하여 8000개의 데이터 포인트를 수집하여 상세한IV 곡선 측정출력

2.8 시험 조건 캘리브레이션

• 방사능 자동 보상

• 온도 자동 보상

2.9 온도 측정

• 온도 보상 및 표시

• 내장된 비접촉 적외선 센서

2.10 시험 결과

• 음성 보고 결과

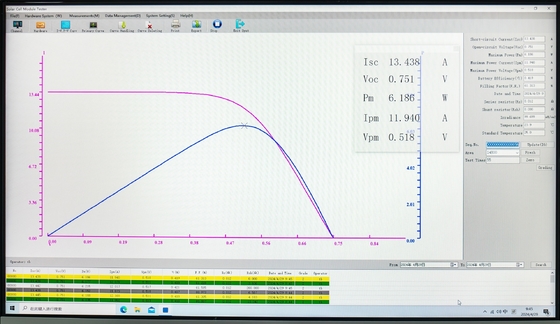

• 그래픽 디스플레이 (I-V 곡선) 및 시험 시간 표시

테스트 결과IV 검사기명확한 포함IV 곡선 측정기술자들이 신속한 진단에 도움을 주는 그래프.

2.11 시험 보고서 기능

• 실시간 I-V 특성 곡선 표시 및 기록

• 테스트 매개 변수는 지정된 파일로 저장됩니다.

• 사용자 정의 파일 이름.

이 보고서는 특히 성과 모니터링에 유용합니다.태양광 패널 생산 라인, 일관성과 신뢰성을 보장합니다.

2.12 데이터 요약 및 인쇄

• 어떤 기간에 걸쳐 데이터를 요약해 보세요.

• 엑셀 형식의 출력, 누적 I-V 곡선 출력 포함

2.13 전용 소프트웨어 기능

• 온도 보상 계수의 입력

• 날짜, 이름, 모듈 번호 입력

• 일련 번호 자동 증가.

• 고장있는 제품 검출을 위한 설정 범위

• 중앙화된 파라미터 제어

전용 소프트웨어는태양전지 검사기첨단 기술을 통합함으로써IV 곡선 측정원활한 데이터 처리를 촉진하는 모듈태양광 패널 생산 라인.

2.14 근로시간

• 24시간 이상 계속 작동할 수 있도록 설계됐습니다.

3장비 구성

위의 장비 구성은 효율적인 작동을 지원IV 검사기그리고 성능을 향상태양전지 검사기수요가 많은 곳에서태양광 패널 생산 라인환경

우리의 서비스:



우리 에 관한 것:

요하 태양광은 일련의 광전기 자동화 장비의 연구, 개발, 제조, 판매 및 판매 후 서비스에 전념하는 첨단 기술 기업입니다.
15세 이상태양광 에 종사 해온 년 들
300+ 전 세계 고객


우리 회사는 주로 태양광 광발광 산업에 서비스를 제공하고 자체 수입 및 수출권을 보유하고 있습니다. 우리는 독립적인 연구 개발 장비를 개발했습니다.

주 기계:섬유 레이저 절단 기계
태양전지 분류 기계
태양전지 IV 테스트
EL 결함 검사기
EL 및 AOI 외모 검사기
태양광 패널 생산 라인
다른 보조 기계
