고 정밀 태양 전지 모듈 IV 검사기술 사양 IEC60904-9 준수 완전 자동 생산 라인 통합 솔루션 2700mm * 1600mm

태양 전지 모듈 IV 테스트기술 사양

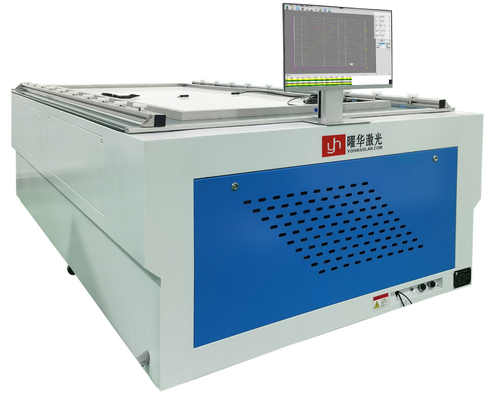

적용 가능한 장비: 고정도 태양광 모듈 IV 검사기

1장비의 목적

고정밀 태양광 모듈 IV 테스트기는 단결성 태양광 모듈과 다결성 태양광 모듈의 전기 성능 매개 변수의 자동 테스트 및 결과 기록을 위해 설계되었습니다.이 IV 테스터는 정밀한 IV 곡선 측정을 위해 태양 시뮬레이터 광원을 통합하고 고급 데이터 획득그것은 현대 태양 전지 생산 라인과의 통합에 이상적입니다. 신뢰할 수있는 성능과 하류 프로세스와의 원활한 연결을 제공합니다.

2주요 기술 지표 및 원칙

2.1 태양시뮬레이터 광원
이 고 정밀 태양 모듈 IV 테스트에 사용되는 태양 시뮬레이터는 IEC60904-9의 스펙트럼 방사선 분포 요구 사항을 충족합니다. 주요 특징은 다음과 같습니다.

• 스펙트럼 일치: IEC60904-9의 스펙트럼 방사선 분포 요구 사항을 충족

• 전체 방사능: 100mW/cm2

• 방사능 조절 범위: 70~120mW/cm2

• 방사능 균일성: ≤ ± 1%

• 방사성 불안정성: ≤ ± 1%

• 단일 펄스 지속 시간: 10~150 ms (조정 가능)

• 플래시 카운트 기능: 플래시 카운트 & 램프 교체 후 재설정 기능

• 젠온 램프 수명: 200,000 회 (독일)

• 방사선 방향: 수직 상승 방출

2.2 측정 범위
실제 시험 영역: 2700 mm × 1600 mm
유효 전력 범위: 5W ∼ 700W
전압 측정: 0~200V, 해상도: 1mV
전류 측정: 020A, 해상도: 1mA
환경 온도: 15~35°C, 해상도: 0.1°C

2.3 측정 정확성
반복성: ≤ ±0.2% (한 태양 전지 모듈에서 40번 연속 테스트)
측정 오류: ≤ ± 1%
태양광 패널 생산 라인 환경의 배포에 이상적입니다.

2.4 측정 방법
4선 측정

2.5 측정된 매개 변수
이스크, 보크, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 측정 간격
조절 가능: 5~10초

2.7 데이터 수집
I-V 및 P-V 곡선, IV 곡선 측정에 8000 데이터 포인트.

2.8 시험 조건 캘리브레이션
방사능 자동 보상
온도 자동 보상
태양 시뮬레이터의 캘리브레이션은 일관된 방사능을 보장합니다.

2.9 온도 측정
보상 과 표시
내장된 비접촉 적외선 센서

2.10 시험 결과
음성 결과 보고

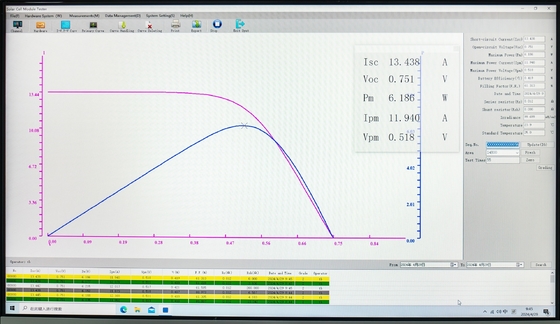

그래픽 디스플레이 (I-V 곡선) 는 IV 곡선 측정 분석 및 테스트 시간 표시를 지원합니다.

2.11 시험 보고서 기능
실시간 I-V 특성 곡선 표시 및 기록
지정된 파일로 저장된 테스트 매개 변수
파일은 이름에서 사용자가 정의 할 수 있습니다

2.12 데이터 요약 및 인쇄
어떤 기간에 따라 데이터를 요약합니다
엑셀 형식의 출력
누적 I-V 곡선 출력 및 IV 곡선 측정 요약을 포함합니다.

2.13 전용 소프트웨어 기능
입력 온도 보상 계수
날짜, 이름, 모듈 번호 입력
일련 번호 자동 증가
결함 있는 제품 검출을 위한 설정 범위
중앙화된 매개 변수 제어는 태양 전지 생산 라인 최적화를 지원합니다.

2.14 근로시간
24시간 이상 연속 작동하도록 설계된

3IV 테스트 시스템용 장비 구성

이 태양 전지 생산 라인 호환 IV 테스트 구성은 다음을 포함합니다:
품목 설명 수량
3.1 테스트 호스트 (전자 부하를 갖춘) 1 단위
3.2 광원 (광 시스템 포함) 1 세트
3.3 전용 컴퓨터 1 단위
3.4 고속 A/D 데이터 획득 카드 1 단위
3.5 전용 측정 소프트웨어 1 세트
3.6 테스트 리드 1 세트
3.7 표준 배터리 (방사량 등정 및 균일성 검사용) 1 단위
