YHMT-A+A+A+ 태양 전지 생산 라인을 위한 첨단 IV 및 태양 전지 검사기 2400mm*1400mm

무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x램프 스펙트럼 | IEC60904-9 | 빛의 세기 | 1000W/m2 |
---|---|---|---|
빛의 강도 불일치성 | ≤±2%[AAA] | 방사능의 불안정도 | ≤±1%[AAA] |
테스트 결과의 일관성 | ≤±0.05%[AAA] | 전기적 특성의 시험 오류 | ≤ 1% AAA |
태양 전지 패널 IV 검사기
1장비 이름

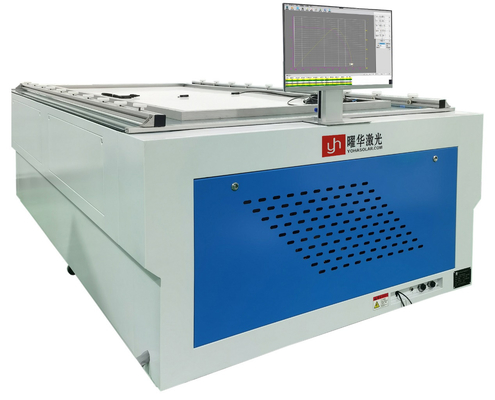

첨단 IV 및 태양전지 검사기 YHMT-A+A+A+
2장비 목표
YHMT-A+A+A+는IV 검사기그리고태양전지 검사기, 단일 결정 및 폴리 결정 모듈의 전기 테스트를 자동화태양광 패널 생산 라인통합, 그것은 강화태양 전지 패널 IV 시험성능 및 정제IV 곡선 측정작업 흐름.
3기본 사양 및 운영 원칙
3.1 태양 시뮬레이션 광원
-
스펙트럼 일치: IEC 60904-9 준수
-
전체 방사능: 100mW/cm2
-
조정 범위: 70~120mW/cm2
-
균일성 과 안정성: ≤ ± 1%
-
펄스 기간: 10~150ms 조절
-
플래시 카운트: 자동 카운트/리셋
-
젠론 램프 수명: 200000회 (독일)
-
배출량: 수직으로 위로
3.2 측정 대역폭
-
테스트 영역: 2700 × 1600mm
-
힘: 5~700W
-
전압 및 전류: 0~200V (1mV); 0~20A (1mA)
-
온도: 15~35 °C
3.3 정확성 및 캘리브레이션
-
반복 가능성: ≤ ±0.2%
-
오류: ≤ ± 1%
-
자동 보상방사능과 온도에 대한 신뢰성IV 곡선 측정
-
4선 측정기법은 실수를 최소화합니다.
3.4 측정 및 데이터 수집
-
매개 변수: Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh
-
간격: 5~10s 고속 조절태양 전지 패널 IV 시험
-

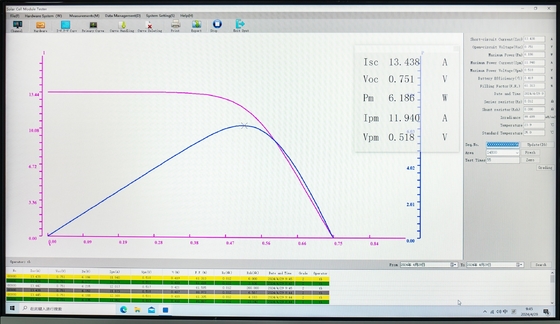

데이터: I-V/P-V 곡선, 8,000점으로 상세한 분석
-
피드백: 음성 요청 및 그래픽 IV 테스터 디스플레이
3.5 보고 및 소프트웨어 기능
-
실시간 표시: 생생한 I-V 모니터링
-
파일 출력: 누적 IV 곡선 측정 차트와 맞춤식 Excel 수출
-
구성: 입력 온도 계수, 날짜, 일련 번호 및 결함 기준
-
중앙화된 인터페이스태양광 패널 생산 라인통제
4시스템 구성
구성 요소 | 사양 | Qty |
---|---|---|
주 단위 (IV 검사기) | 통합 전자 부하 | 1 |
시뮬레이션 소스 | 젠론 램프 + 광 시스템 | 1 |
제어 컴퓨터 | 산업용 PC | 1 |
A/D 구매 카드 | 고속 8000점 포착 | 1 |
소프트웨어 제품군 | 제어 및 분석 응용 프로그램 | 1 |
연결 이 이어지는 것 | 표준 배낭 | 1 |
캘리브레이션 셀 | 통일성 검사를 위한 참조 모듈 | 1 |
24/7를 위해 설계된태양 전지 패널 IV 시험안쪽태양광 패널 생산 라인환경.
