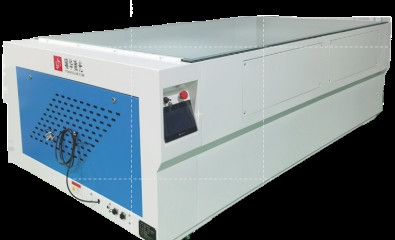

YHMT-A+A+A+ IV 검사기 정밀성 태양광 패널 테스트 현대 PV 생산 라인

태양 모듈 IV 테스트기

• 장비 모델:YHMT-A+A+A+
• 장비의 목적:
  이건IV 검사기모노크리스탈린 및 폴리크리스탈린 태양 전지 모듈의 자동 IV 곡선 측정을 위해 설계되었습니다.태양광 패널 생산 라인통합함으로써고효율 IV 테스트기술, IV 테스터는 현재 태양광 제조의 높은 수요를 충족합니다.IV 곡선 측정정확한 분석을 위해

주요 기술 지표 및 원칙:
시뮬레이션 광원
3.1.1 스펙트럼 일치: IV 검사기의 범위는 IEC60904-9 스펙트럼 방사선 분포 요구 사항 (AM1.5) 을 충족합니다.
3.1.2 전체 방사능: 100mW/cm2
3.1.3 방사능 조절 범위: 20mW/cm2에서 120mW/cm2
3.1.4 방사능 균일성: ±1%
3.1.5 방사성 불안정성 ±0.5%
3.1.6 단일 펄스 지속: 60ms
3.1.7 플래시 카운트 기능: 플래시 카운트 및 교체 후 재설정 기능.
3.1.8 젠론 램프 수명: 300,000회 (독일)
3.1.9 반사 방향: 수직으로 올라가는 방출.

3.2IV 곡선 측정 범위:
3.2.1 효과적 시험 영역: 2000mm × 1200mm
3.2.2 효과적 시험 범위: 5W에서 700W (최대 모듈 전력 영역)
3.2.3 측정 전압: 0mV ~ 200V (해상도 1mV)
3.2.4 측정 전류: 0mA ~ 20A (해상도 1mA)
3.2.5 주변 온도: 15°C~35°C

3.3측정 정확도:
3.3.1 측정 불일치: ±0.5%
3.3.2 측정 오류: ±1%

3.4측정 방법:4선 측정

3.5IV 곡선 측정 파라미터:ISC, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 측정 간격: 5초

3.7데이터 수집:
이 장비는 최첨단 기술을 사용하여 8000 개의 데이터 수집 포인트로 I-V 및 P-V 곡선을 수집합니다.IV 곡선 측정이 통합은IV 검사기지원고효율 IV 테스트그리고 정확한 진단 데이터를태양광 패널 생산 라인.

3.8시험 조건 캘리브레이션
3.8.1 방사능 자동 보상
3.8.2 자동 온도 보상

3.9온도 측정:
3.9.1 온도 보상 및 표시
3.9.2 내장된 비접촉 적외선 온도 측정장치

3.10검사 결과:
3.10.1 음성 보고 및 시험 결과를 요청

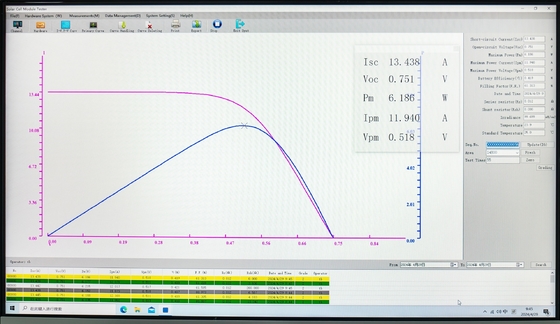

3.10.2 시험 시간 및 그래픽 매개 변수 표시 (I-V 특성 곡선)

3.11테스트 보고:
3.11.1 현재 작업 인터페이스는 통합된 I-V 특성 곡선을 표시하고 기록합니다.IV 곡선 측정.
3.11.2 모든 모듈의 주요 테스트 매개 변수는 하드 디스크에 지정된 파일로 저장할 수 있다.
3.11.3 지정된 파일은 사용자가 이름을 지정할 수 있다.

3.12데이터 요약 및 인쇄:
3.12.1 데이터 요약은 정해진 기간 또는 언제든지 수행될 수 있다.
3.12.2 엑셀 형식으로 인쇄 (추적 IV 특성 곡선 출력 포함)

3.13전용 소프트웨어:
3.13.1 온도 보상 계수의 입력
3.13.2 날짜, 이름 및 행 번호 입력
3.13.3 일련 번호 시작점의 자동 증가
3.13.4 고장난 제품 파라미터 범위 설정
3.13.5 매개 변수 중앙 제어

3.14근무 시간:IV 검사기는 24시간 이상 연속적으로 작동할 수 있습니다.

장비 구성:
4.1 테스트 호스트 (전자 부하를 포함): 1 단위
4.2 광원 (광 시스템 포함): 1개 세트
4.3 컴퓨터: 1개
4.4 고속 데이터 획득 A/D 카드: 1개
4.5 IV 곡선 측정용 소프트웨어: 1개 세트
4.6 표준 배터리 (방사량 측정 및 일률성 IV 곡선 측정)

특징:

전원 공급: 밍웨이

제어 시스템: 시멘스 PLC

젠론 램프: 독일 하이만

터치 스크린 조작: Weilin

음성 보고: 지원
